常州揚帆軸承有限公司無螺栓滾輪軸承型號大全

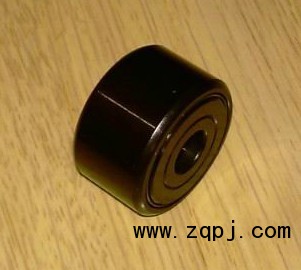

英制滾輪軸承 英制支撐滾輪軸承CRY..VUU
    軸承型號         外形尺寸
MCGILL      密封性   基本型         dXDXBXC
CYR-3/4-S  CRY12VUU  CRY12V  6.350X19.050X14.288X12.700
CYR-7/8-S  CRY14VUU  CRY14V  6.350X22.230X14.288X12.700
CYR-1-S    CRY16VUU  CRY16V  7.938X25.400X17.463X15.875
CYR1-1/8-S CRY18VUU  CRY18V  7.938X28.575X17.463X15.875
CYR1-1/4-S CRY20VUU  CRY20V  9.525X31.750X20.638X19.050
CYR1-3/8-S CRY22VUU  CRY22V  9.525X34.925X20.638X19.050
CYR1-1/2-S CRY24VUU  CRY24V 11.112X38.100X23.813X22.225
CYR1-5/8-S CRY26VUU  CRY26V 11.112X41.275X23.813X22.225
CYR1-3/4-S CRY28VUU  CRY28V 12.700X44.450X26.988X25.400
CYR1-7/8-S CRY30VUU  CRY30V 12.700X47.625X26.988X25.400
CYR-2-S    CRY32VUU  CRY32V 15.875X50.800X33.338X31.750
CYR2-1/4-S CRY36VUU  CRY36V 15.875X57.150X33.338X31.750
CYR2-1/2-S CRY40VUU  CRY40V 19.050X63.500X39.688X38.100
CYR2-3/4-S CRY44VUU  CRY44V 19.050X69.850X39.688X38.100
CYR-3-S    CRY48VUU  CRY48V 25.400X76.200X46.038X44.450
CYR3-1/4-S CRY52VUU  CRY52V 25.400X82.550X46.038X44.450
CYR3-1/2-S CRY56VUU  CRY56V 28.575X88.900X52.388X50.800
CYR-4-S    CRY64VUU  CRY64V 31.750X101.60X58.728X57.150
CYR-5-S    CRY80VUU  CRY80V 44.450X127.00X73.025X69.850
CYR-6-S    CRY96VUU  CRY96V 57.150X152.40X85.725X82.550

CYR-3/4 CYR-3/4-S CCYR-3/4-S
CYR-7/8 CYR-7/8-S CCYR-7/8-S
CYR-1 CYR-1-S CCYR-1-S
CYR-1-1/8 CYR-1-1/8-S CCYR-1-1/8-S
CYR-1-1/4 CYR-1-1/4-S CCYR-1-1/4-S
CYR-1-3/8 CYR-1-3/8-S CCYR-1-3/8-S
CYR-1-1/2 CYR-1-1/2-S CCYR-1-1/2-S
CYR-1-5/8 CYR-1-5/8-S CCYR-1-5/8-S
CYR-1-3/4 CYR-1-3/4-S CCYR-1-3/4-S
CYR-1-7/8 CYR-1-7/8-S CCYR-1-7/8-S
CYR-2 CYR-2-S
CYR-2-1/4 CYR-2-1/4-S
CYR-2-1/2 CYR-2-1/2-S
CYR-2-3/4 CYR-2-3/4-S
CYR-3 CYR-3-S
CYR-3-1/4 CYR-3-1/4-S
CYR-3-1/2 CYR-3-1/2-S
CYR-4 CYR-4-S
CYR-5 CYR-5-S
CYR-6 CYR-6-S
CYR-7-S

后綴“S”表示帶密封圈

本公司還供應上述產品的同類產品，型號齊全 ：

該類軸承有采用滾針或圓柱滾子承載結構；有多種密封形式用于防止污染物和 水的侵入密封方式；外圈外圓有圓柱形及圓弧形多種輪廓形狀；

有用螺栓軸結構便 于直接安裝等多種結構型式供不同場合選擇使用，也可根據用戶特殊結構要求設計。

*產品精度
　　尺寸公差和幾何精度按GB/T6445。
　　滾針直徑相互差在2μm，精度等級為G2級（國標GB/T309）。
　　軸承徑向游隙符合GB/T4604的0組規定值。
　　外圈圓弧直徑公差為0～-0.05mm
　　對于軸承游隙、內切圓、精度等級特殊要求的詳細情況應與本公司聯系。

*材料
　　滾針材料為GCr15軸承鋼，淬硬HRC60—65。
　　內外圈材料為GCr15軸承鋼或滲碳鋼。
　　保持架材料為優質低碳鋼或增強尼龍。
         軸材料為GrMo20合金鋼。
*特殊說明
　　支承滾輪外圈表面為弧形以避免邊緣應力
　　受塑料保持架（后綴TN）和密封件材料限制，運轉溫度-30℃— 100℃。
　　使用偏心套結構調整外圈位置使之于運轉軌道相匹配英制滾輪軸承 CZB滾輪滾針軸承是由由機加工厚壁外圈、滾針或圓柱滾子、或保持架

引導或滿裝滾動體組、內圈或螺栓及 密封組成的軸承單元，可承受較高的徑向負荷和一定的沖擊負荷，結構緊湊多樣、旋轉精度高、品種繁多

、適應 性廣、易于安裝。廣泛用于機床、冶金機械、紡織機械、印刷機械等機械設備和加工流水線。STO、NA22…2RS系列產品在油潤滑時可用

于高速運轉。NATR系列支承滾輪特別適用于重載及中速。NATV、NUTR、KRV、NUKR系列滿裝滾動體產品可在低速下承受較重載荷。

*結構形式
　　該類軸承有采用滾針或圓柱滾子承載結構；有多種密封形式用于防止污染物和 水的侵入密封方式；外圈外圓有圓柱形及圓弧形多種輪廓形

狀；有用螺栓軸結構便 于直接安裝等多種結構型式供不同場合選擇使用，也可根據用戶特殊結構要求設計。
